4 سر خودڪار چورس ٽيوب پالش مشين

سامان جي حالت جي تصديق ڪريو: آپريشن کان اڳ، چيڪ ڪريو ته ڇا هر حصو عام ۽ هلندڙ آهي.

ھاڻي رابطو ڪريو pdf تي لوڊ ڪريو

تفصيل

ٽيگ

Read More About monza 4 centerless grinder for sale

Read More About filmatic for centerless grinder machine

Read More About paragon centerless grinding machine

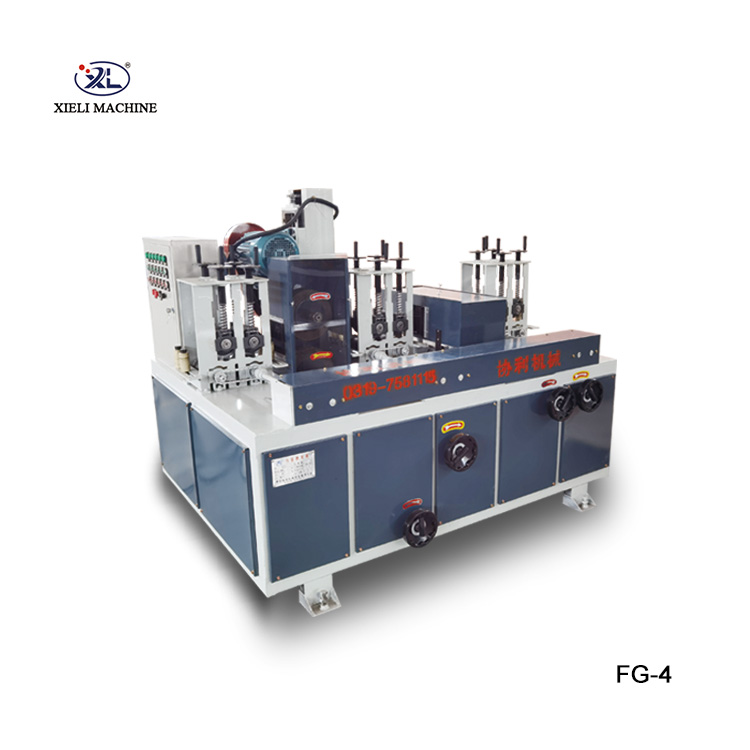

FG سيريز چورس ٽيوب پالش مشين

ايپليڪيشن جو بنيادي مقصد ۽ دائرو:

مستطيل ڪراس سيڪشن پروفائلز لاءِ موزون آھي جھڙوڪ اسڪوائر ٽيوب، اسڪوائر اسٽيل، پٽي اسٽيل، ھيڪساگونل اسڪوائر اسٽيل/اسڪوائر پائپ ۽ ٻيون ڌاتو يا غير ڌاتوءَ جي مٿاڇري کي ختم ڪرڻ، وائر ڊرائنگ ۽ 8k آئيني پالش ڪرڻ، پالش ڪرڻ لاءِ سڪل فارم استعمال ٿئي ٿو، مختلف قسم جي پيسڻ واري مواد ۽ اوزار کي چونڊي سگھي ٿو، (ايمري ڪپڙو چيبا ويل، هيمپ ويل، نائلون ويل، ڪپڙي جو ڦيٿو، پي وي اي ۽ اون ويل)، هر ڀيري ملٽي چينل مختلف درجي جي پيسڻ کي مڪمل ڪري سگھي ٿو، پالش ڪرڻ واري ويل کي سڌارڻ ذريعي. شڪل به پروفائيل سيڪشن پالش لاء ٿي سگهي ٿو.

مکيه specification parameters:

(خاص پالش سامان استعمال ڪندڙ جي ضرورتن مطابق ترتيب ڏئي سگهجي ٿو)

پروجيڪٽ ماڊل		FG-2	FG-4	FG-8	FG-16	FG-24
پالش چورس ٽيوب specifications (mm)	120	1010X120120
	160	1010X160160
	200	5050X200200
	300	5050X300300
پالش ڪرڻ وارو سر نمبر، （pcs.）		2	4	8	16	24
مشيني workpiece ڊگھائي (م)		0.8-12
اسٽيل پائپ فيڊ اسپيڊ (م/ منٽ)		0-20 (اهو صارف جي گهرجن مطابق ترتيب ڏئي سگهجي ٿو)
ملندڙ پالش ڪرڻ واري ويل جو خارجي قطر (ايم ايم)		250-300
سر جي رفتار پيس (r/min)		2800
پيس سر اسپنڊل قطر (mm)	120	32
	160	32
	200	50
	300	50
پيس سر موٽر طاقت (KW)	120	4
	160	5.5
	200	7.5
	300	11
پيسڻ سر فيڊ موڊ		دستي / ڊجيٽل ڊسپلي برقي (اختياري)
ڪٽڻ جو طريقو		سڪل فين بيگ

Read More About lidkoping centerless grinding machine

ٽيون، چورس ٽيوب پالش مشين جي آپريشن جو طريقو

1، سامان جي حالت جي تصديق ڪريو: آپريشن کان اڳ، چيڪ ڪريو ته ڇا هر حصو عام ۽ هلندڙ آهي.

فيڊنگ: اسڪوائر ٽيوب پالش ڪرڻ واري مشين کي شروع ڪريو، چورس ٽيوب کي سامان ۾ پالش ڪرڻ لاءِ موڪليو، ۽ اسڪوائر ٽيوب کي درست ڪريو ورڪ بينچ پينل تي پوزيشن جي ماپن کي ترتيب ڏيندي.

3، پروسيسنگ: چورس ٽيوب پالش ڪرڻ شروع ڪريو. پروسيسنگ جي عمل ۾، ضروري آهي ته ڇڪڻ واري بيلٽ جي پائڻ، پيسڻ واري ويل ۽ ڊريسنگ ويل سيٽ، ۽ پالش ڪرڻ جي معيار کي يقيني بڻائڻ لاء ان کي وقت ۾ تبديل ڪريو.

4، خالي ڪرڻ: پروسيسنگ مڪمل ٿيڻ کان پوء، حفاظت تي ڌيان ڏيو، پولش چورس پائپ کي خالي ڪرڻ واري علائقي ڏانهن موڪليو، ڪلپنگ ڊيوائس جي ڇڏڻ جي وقت ۽ طاقت کي پڪڙيو، ۽ ڪلپنگ ڊيوائس مان پالش ٿيل چورس پائپ کي هٽايو.

ٻيو، چورس ٽيوب پالش مشين جي ڪم ڪندڙ اصول

چورس ٽيوب پالش ڪرڻ واري مشين جو بنيادي هڪ گھمڻ وارو بيلٽ پيسڻ واري ويل آهي، پيس ويل گروپ، ڊريسنگ ويل گروپ، ٽرانسميشن سسٽم ۽ چشمي ڪنٽرول سسٽم ۽ ٻيا مکيه ماڊل. مشين کي شروع ڪرڻ کان پوء، چورس ٽيوب مشين جي ڪم ڪندڙ علائقي ڏانهن منتقل ڪيو ويو آهي، ۽ صحيح پوزيشن ۽ ڪلپنگ کان پوء، پروسيسنگ شروع ٿئي ٿي.

1. پوزيشن

اسڪوائر ٽيوب پالش ڪرڻ واري مشين جي ٽيبل پينل تي لاڳاپيل پوزيشننگ سوراخ آهن، ۽ لاڳاپيل پوزيشننگ پيٽرولر چورس ٽيوب سائيز جي مطابق مشين ڪنٽرول سسٽم ذريعي مقرر ڪيا ويا آهن. پوزيشن سوراخ چورس ٽيوب جي مستحڪم پوزيشن برقرار رکي سگهي ٿو، ۽ پڻ پروسيسنگ جي درستگي کي يقيني بڻائي.

2. پروسيسنگ

پروسيسنگ جي عمل ۾، گھمڻ واري بيلٽ پيسڻ واري ويل ۽ ڊريسنگ ويل گروپ چورس ٽيوب جي هر مٿاڇري سان گھمندو، ۽ گھمڻ وارو بيلٽ پالش ڪندو ۽ سينگ، ڪنڊ ڪٽڻ، هيم ۽ ٻين حصن کي پيس ڪندو، ۽ آخرڪار مقصد حاصل ڪندو. پالش ڪرڻ جو عمل. ساڳئي وقت، اسپيڪٽرم ڪنٽرول سسٽم کي پالش ڪرڻ جي مقدار، پالش ڪرڻ جي معيار ۽ ٻين پيٽرولن کي حقيقي وقت مانيٽر ڪري سگهي ٿو، ۽ خودڪار طريقي سان پروسيسنگ پيٽرولز کي ترتيب ڏئي ٿو سينسر جي موٽ سگنل جي مطابق پولشنگ جي درستگي ۽ درستگي کي يقيني بڻائڻ لاء.

3.Discharge مواد

پروسيسنگ مڪمل ٿيڻ کان پوء، چورس ٽيوب کي خالي ڪرڻ واري علائقي ڏانهن منتقل ڪيو ويو آهي، ڪلپنگ ڊيوائس کي سامان جي مقرر ڪيل پيٽرولن جي مطابق لوز ڪيو ويندو آهي، ۽ چورس ٽيوب خودڪار طريقي سان خالي ڪرڻ واري علائقي کي سلائي ڇڏيندو آهي.
